Приёмная труба — первый после коллектора участок выхлопной системы. Она принимает на себя раскалённые газы и самые высокие термические нагрузки, поэтому к ней предъявляют особые требования: точная геометрия и аккуратные, герметичные сварные швы. Малейшая неточность в посадочных местах — и деталь попросту не встанет на штатное место.
К нам обратился клиент с вопросом, сможем ли мы изготовить приёмную трубу на спецтехнику. Основная сложность была в посадочных местах: выточить их самостоятельно мы не могли, поэтому клиент заказал их отдельно и привёз нам уже готовыми — вместе с новой трубой в качестве образца. По этому образцу мы и изготовили деталь целиком из нержавеющей стали марки 304, точно повторив геометрию оригинала.
Как мы изготавливали приёмную трубу

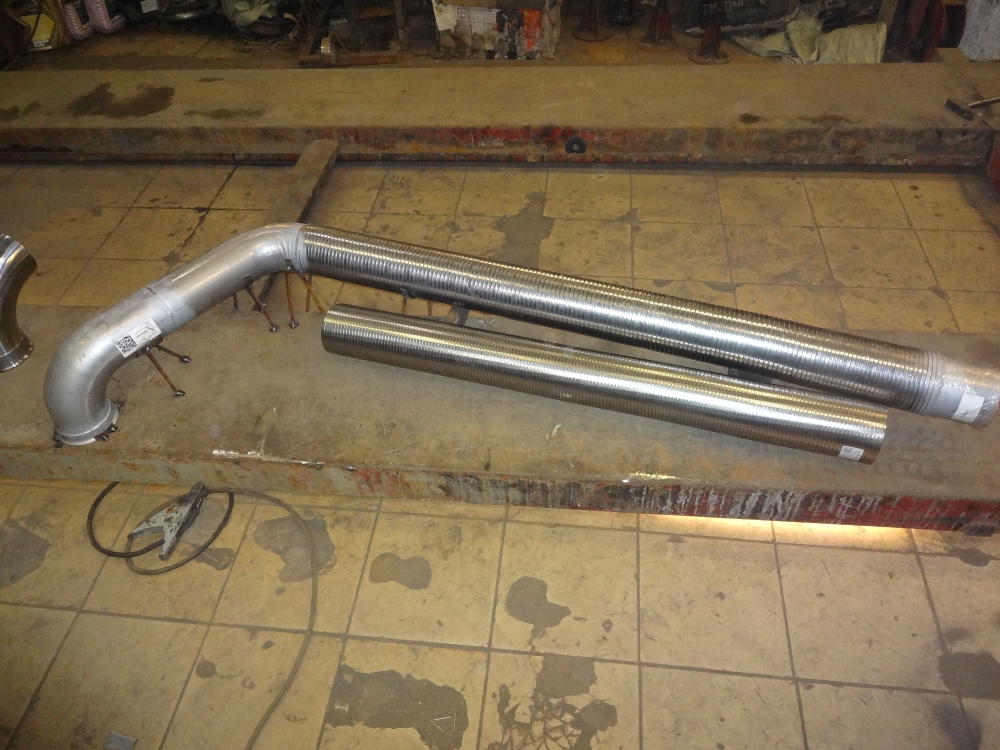

По образцу клиента мы изготовили кондуктор — оснастку, которая жёстко фиксирует все элементы трубы в правильном положении. Именно кондуктор гарантирует, что готовая деталь точно повторит геометрию оригинала.

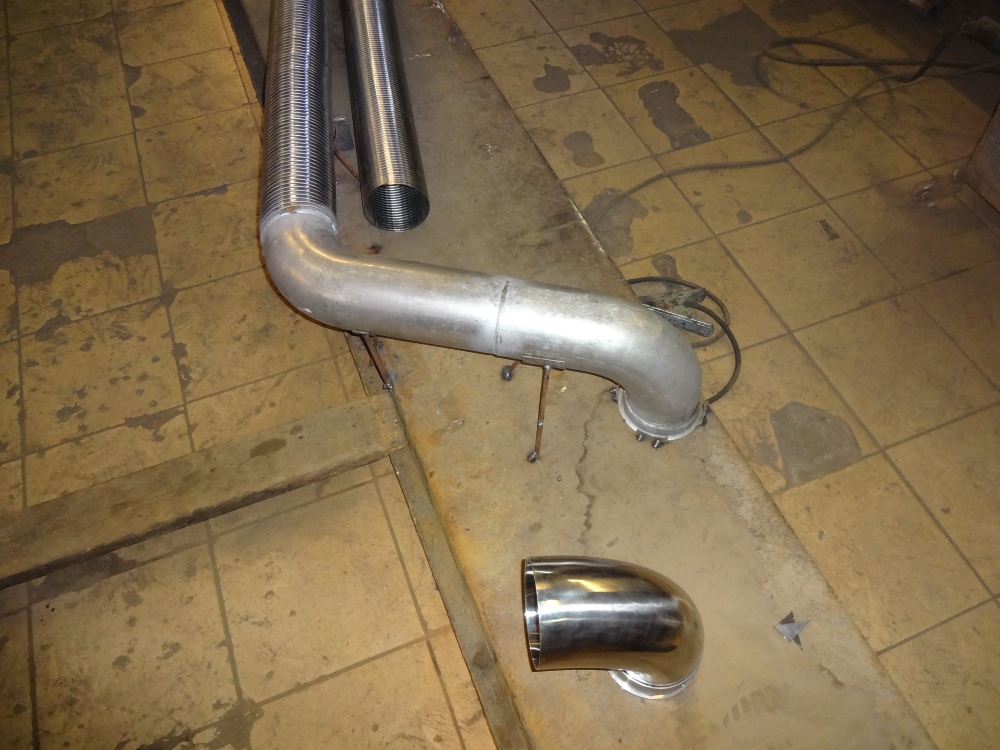

Фиксируем переднее посадочное место в кондукторе.

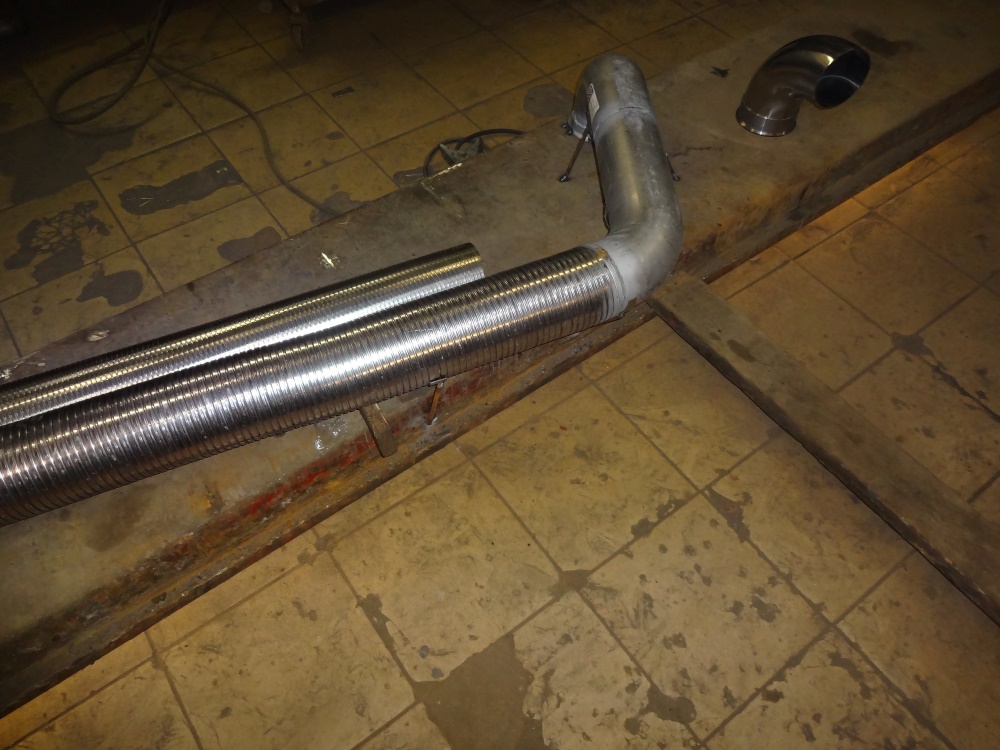

Фиксируем заднее посадочное место в кондукторе.

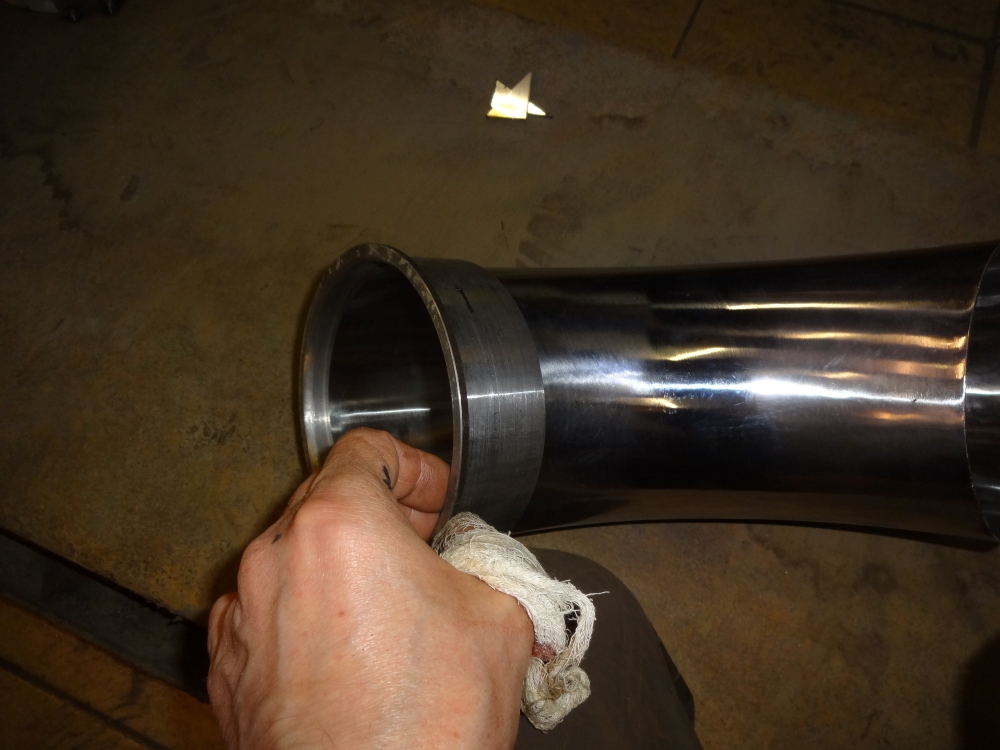

Примеряем выточенное посадочное место к 90-градусному отводу.

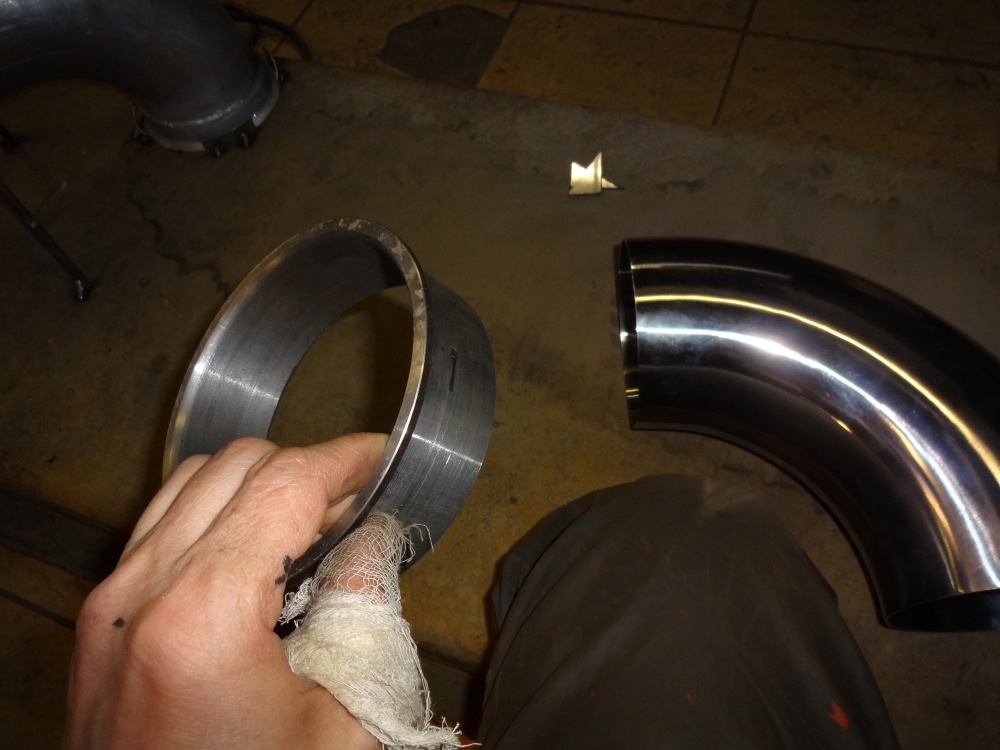

Выточенное посадочное место крупным планом.

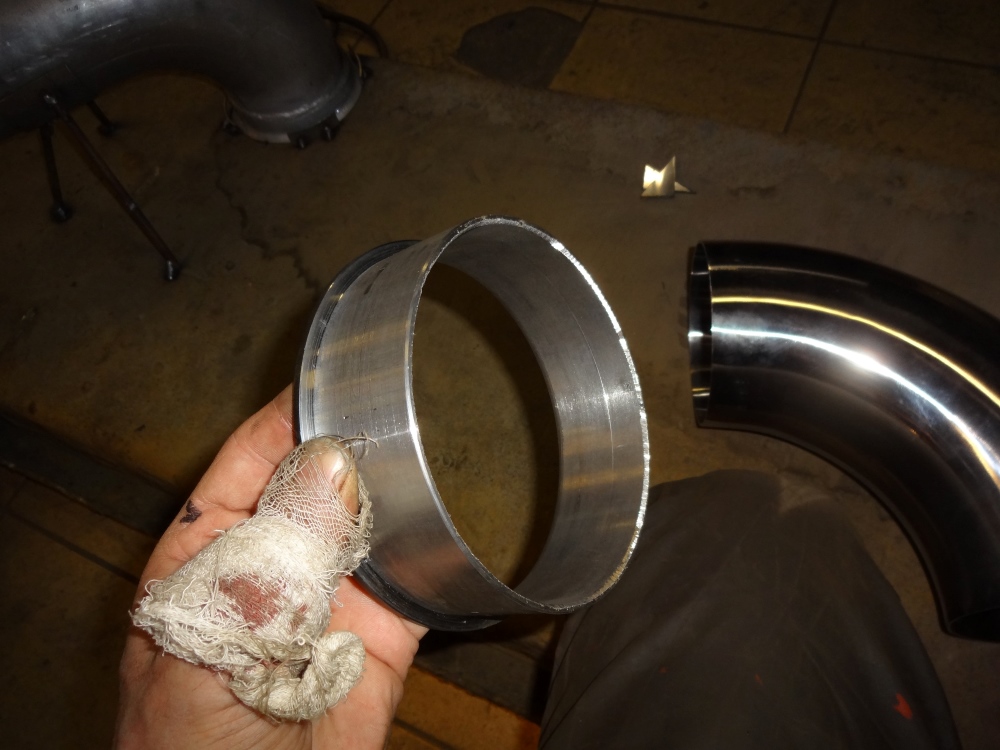

Оно же, другой ракурс.

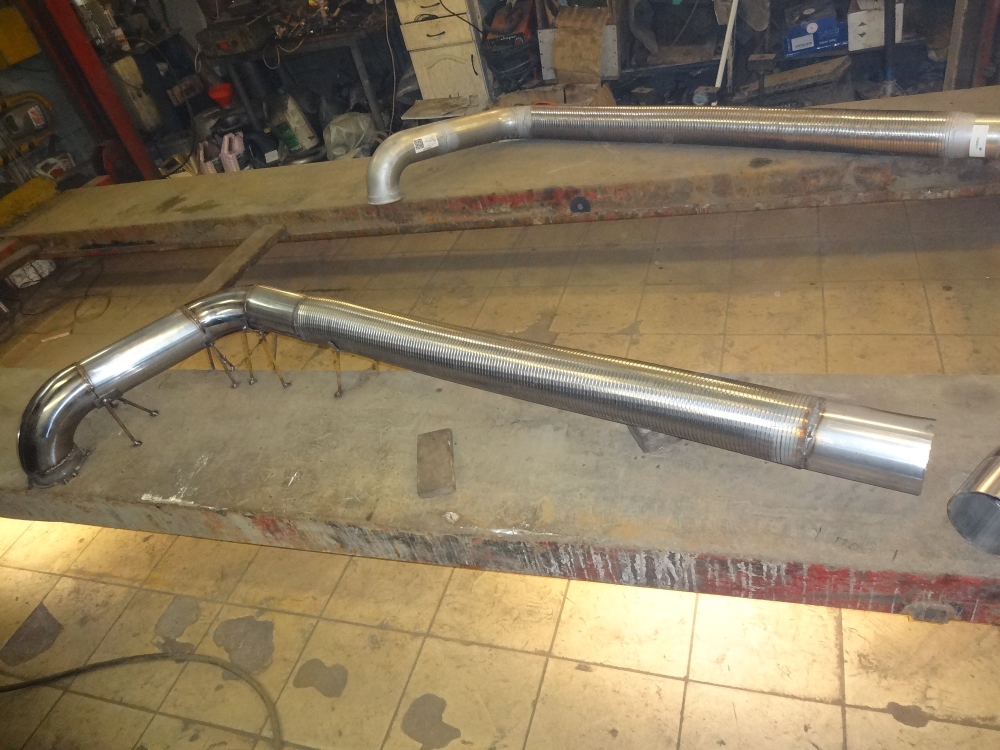

Собираем новую трубу из нержавеющей стали прямо в кондукторе и обвариваем её. Жёсткая фиксация в оснастке исключает «поводку» металла при сварке и сохраняет точность посадочных мест.
Итог: точная деталь по образцу
В результате клиент получил новую приёмную трубу из нержавеющей стали 304, в точности повторяющую геометрию образца. Кондуктор обеспечил правильное расположение посадочных мест и ровные сварные швы, а сталь марки 304 даёт стойкость к коррозии и высоким температурам — деталь прослужит заметно дольше обычной.
Изготовление выхлопных деталей по образцу — одно из наших направлений. Даже без чертежей и заводской документации мы можем воспроизвести нужную деталь, если есть оригинал или хотя бы его фрагмент.
