Был предоставлен комплект глушителей. По их образцу требовалось изготовить точно такой же комплект. Он состоял из глушителя, переходной трубы с разворотом на 180 градусов, крышки глушителя и 90-градусного поворота с посадочным местом.
Опишем особую роль небольшой детали (90градусного поворота с посадочным местом), которая задает всю геометрию в выхлопной системе. Для её изготовления потребовался кондуктор.
Крышка глушителя.

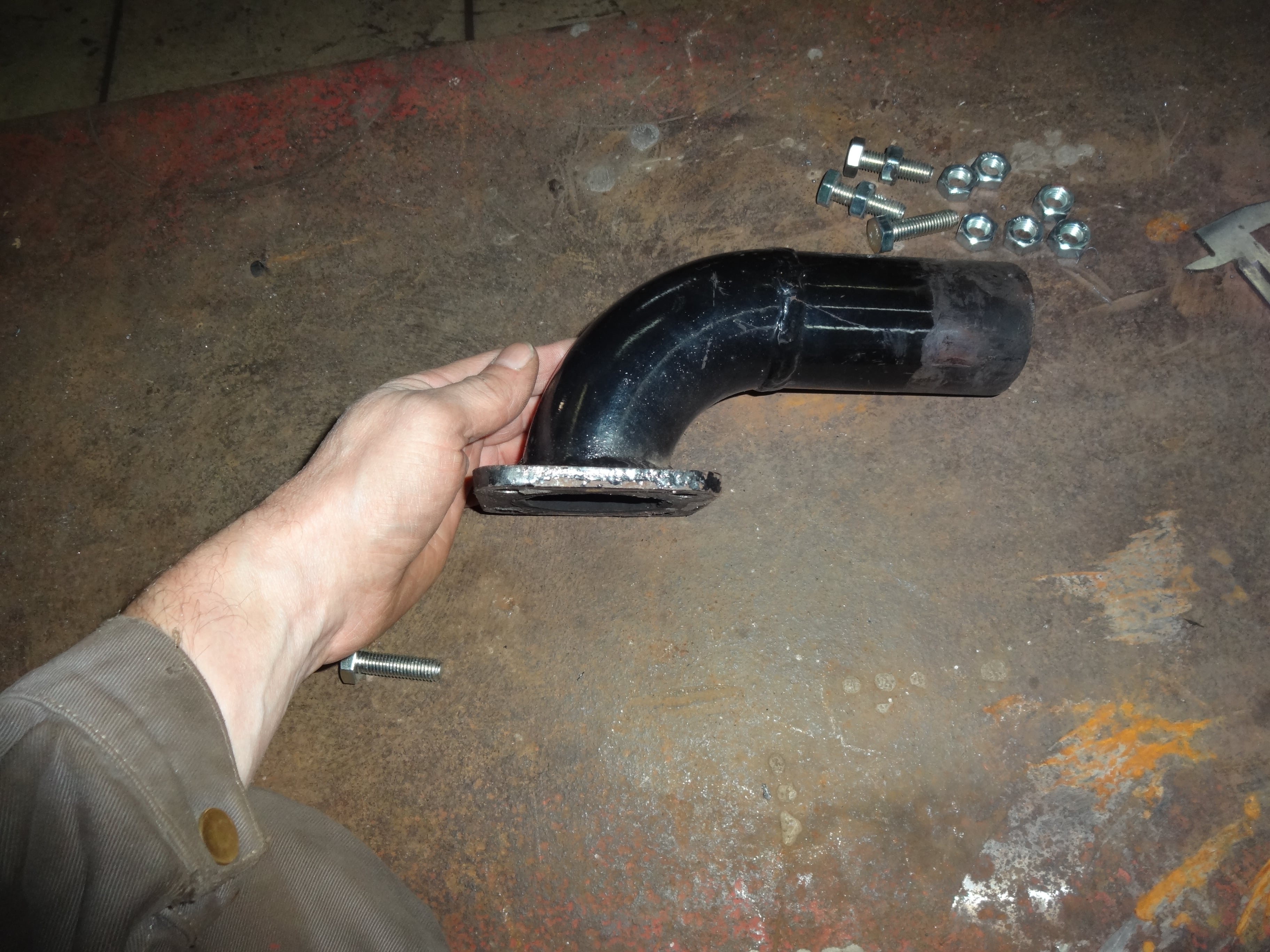

90-градусный поворот с посадочным местом.

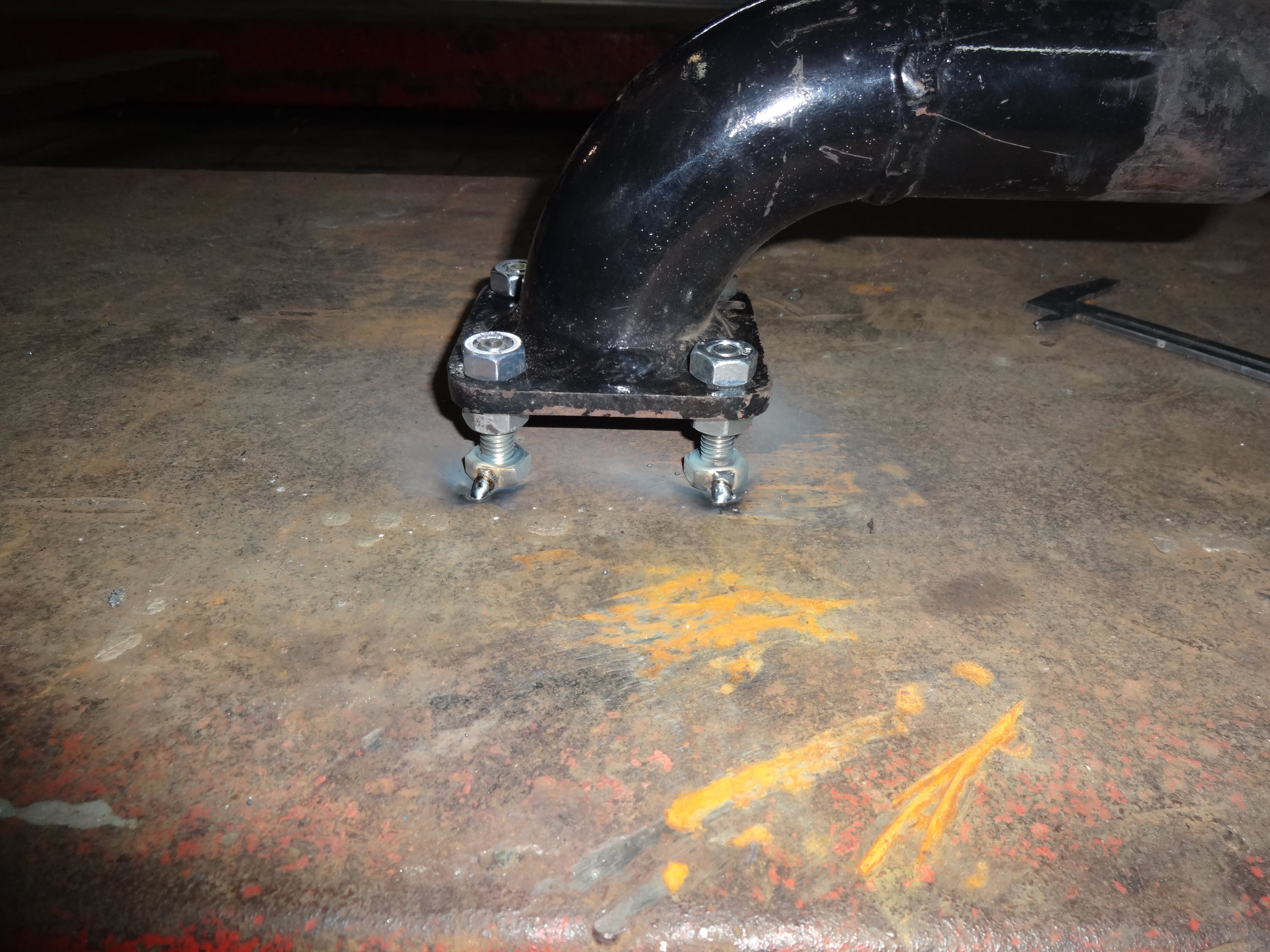

058 59 – Мы выставили на ровной поверхности фланец старой детали, зафиксировав его четырьмя приваренными болтами.

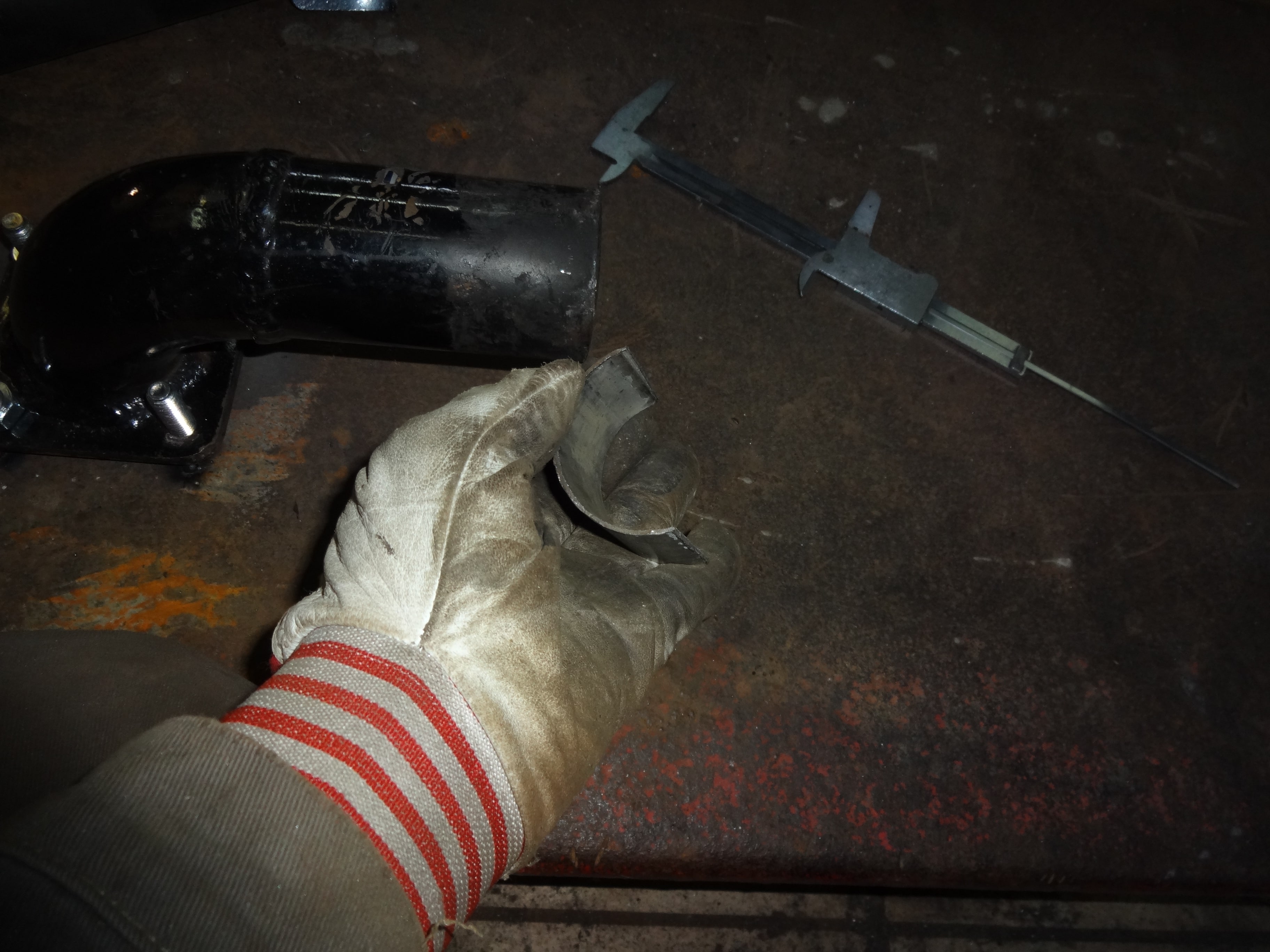

Для правильного позиционирования посадочного места мы взяли трубу нужного диаметра и разрезали её пополам.

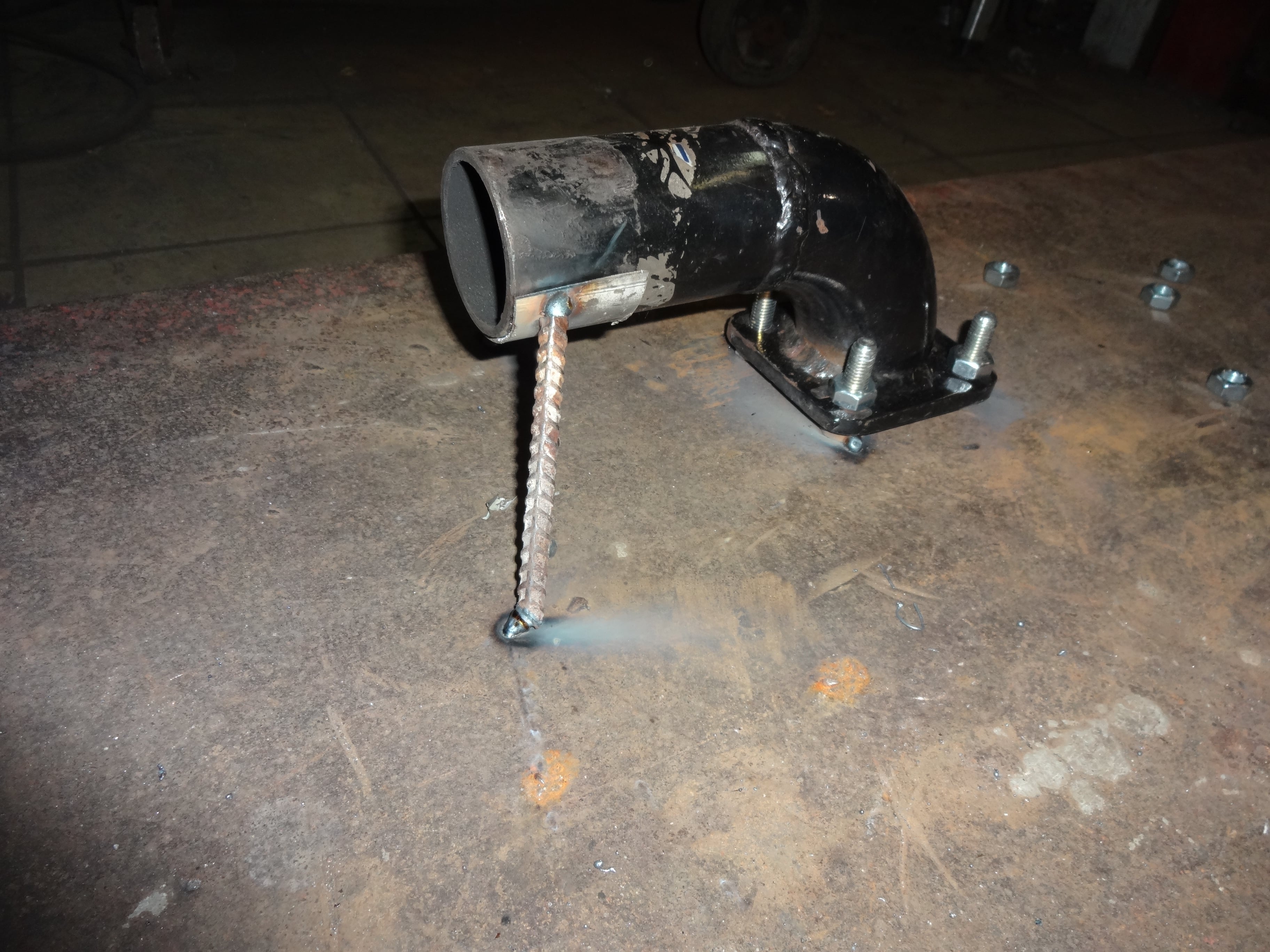

Плотно прижали к посадочному месту и приварили двумя арматурами к той же поверхности.

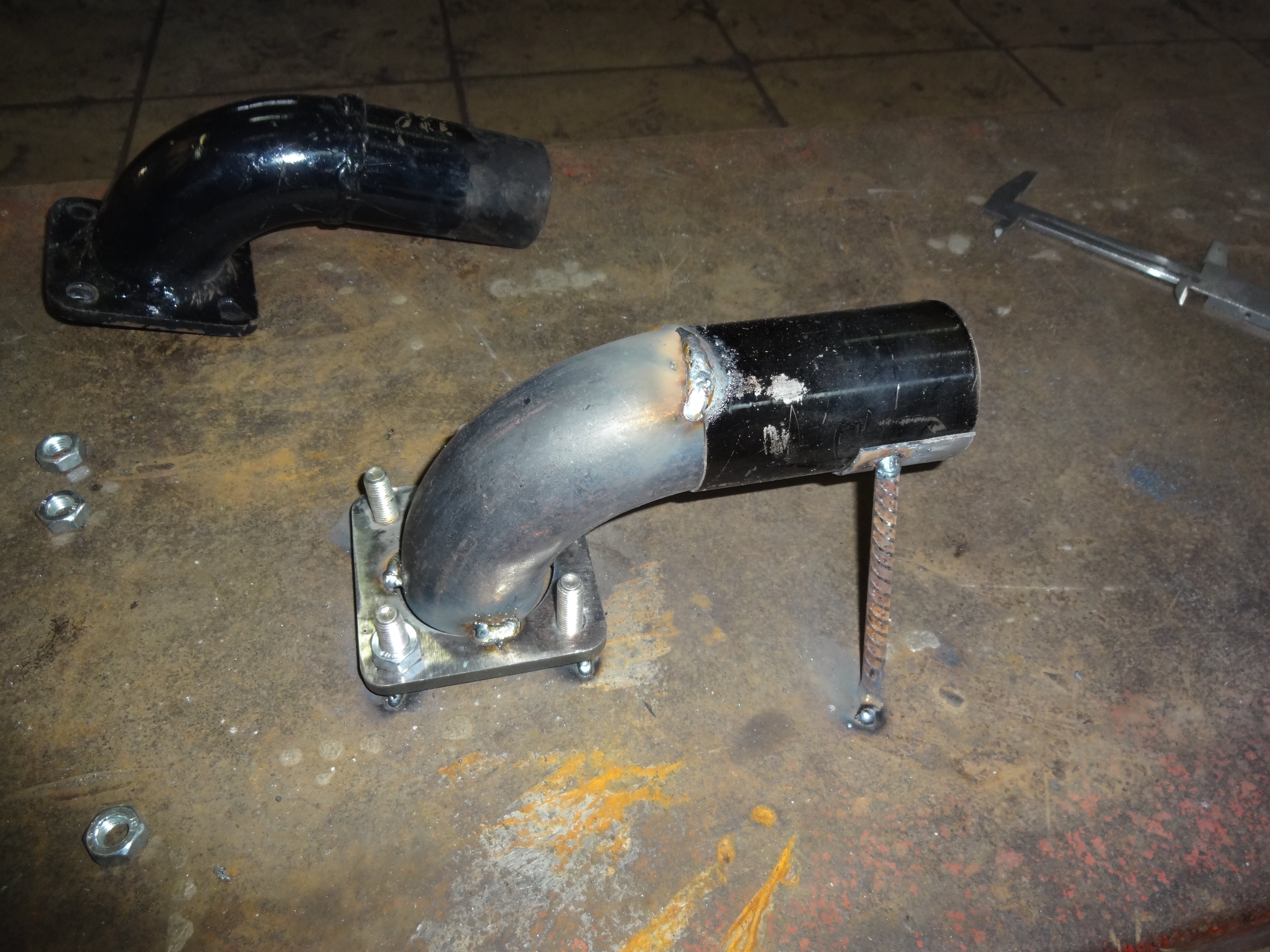

Сняли с кондуктора старую деталь и установили в кондуктор вырезанный заранее на лазере фланец. На него выставили 90градусный отвод и посадочное место нужного диаметра. Полученную конструкцию закрепили на сварку.

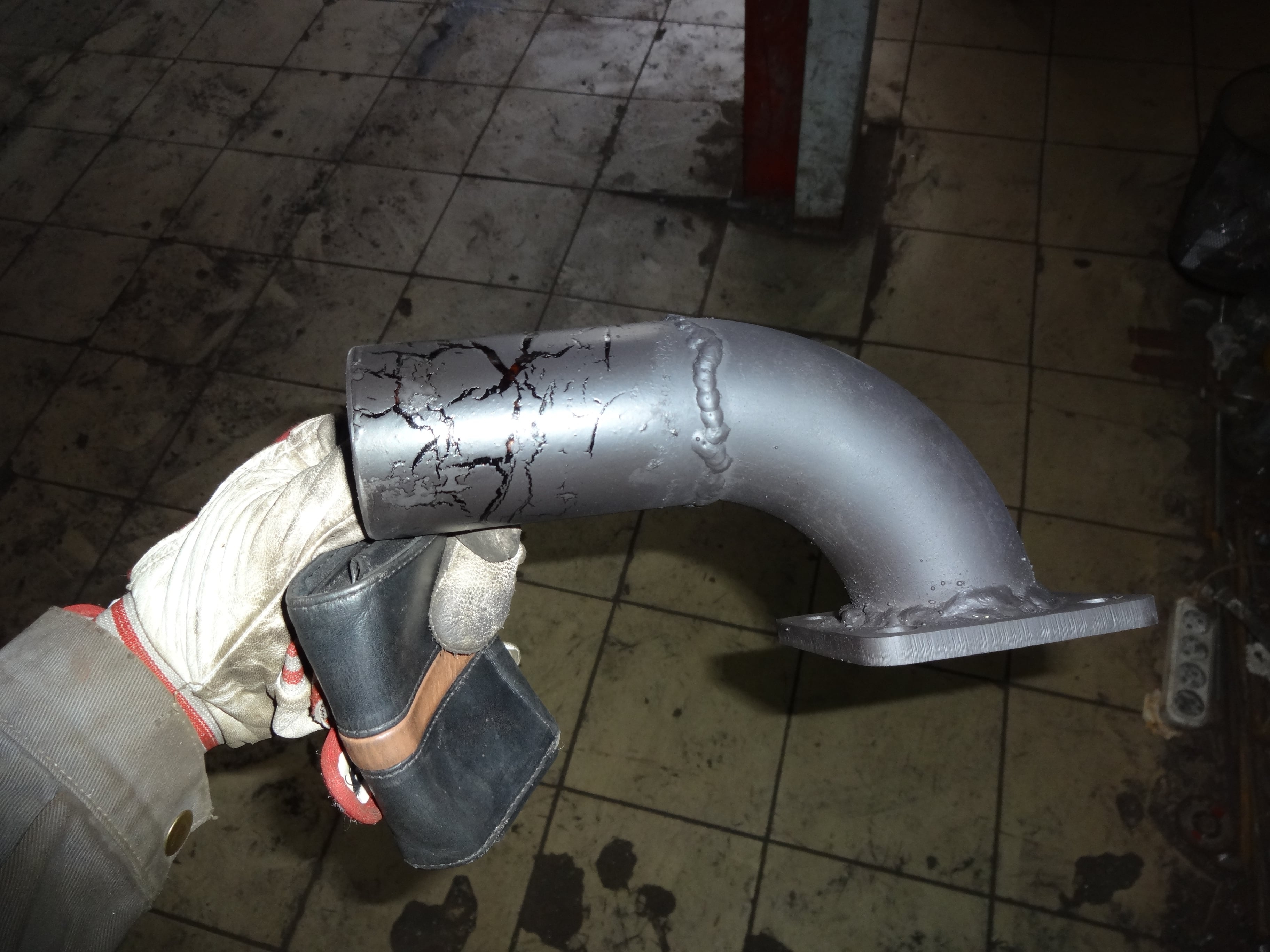

Готовый новый 90-градусный поворот.

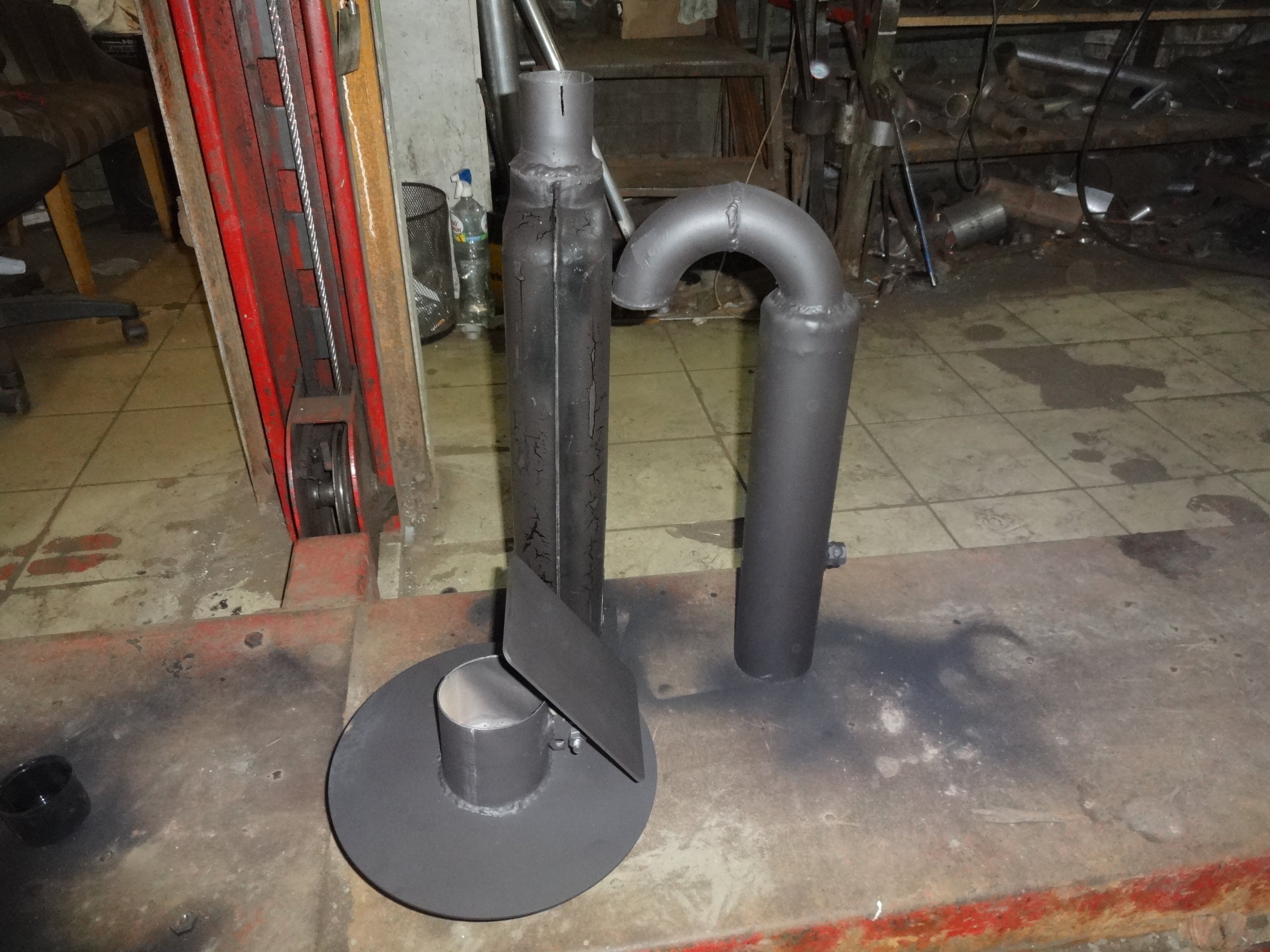

Новые детали:
Видео проекта "Изготовление комплекта глушителей для генераторов с тракторным двигателем по образцу"
