Ремонт штатного глушителя KIA Sportage — устранение резонанса и восстановление герметичности

05.06.2025

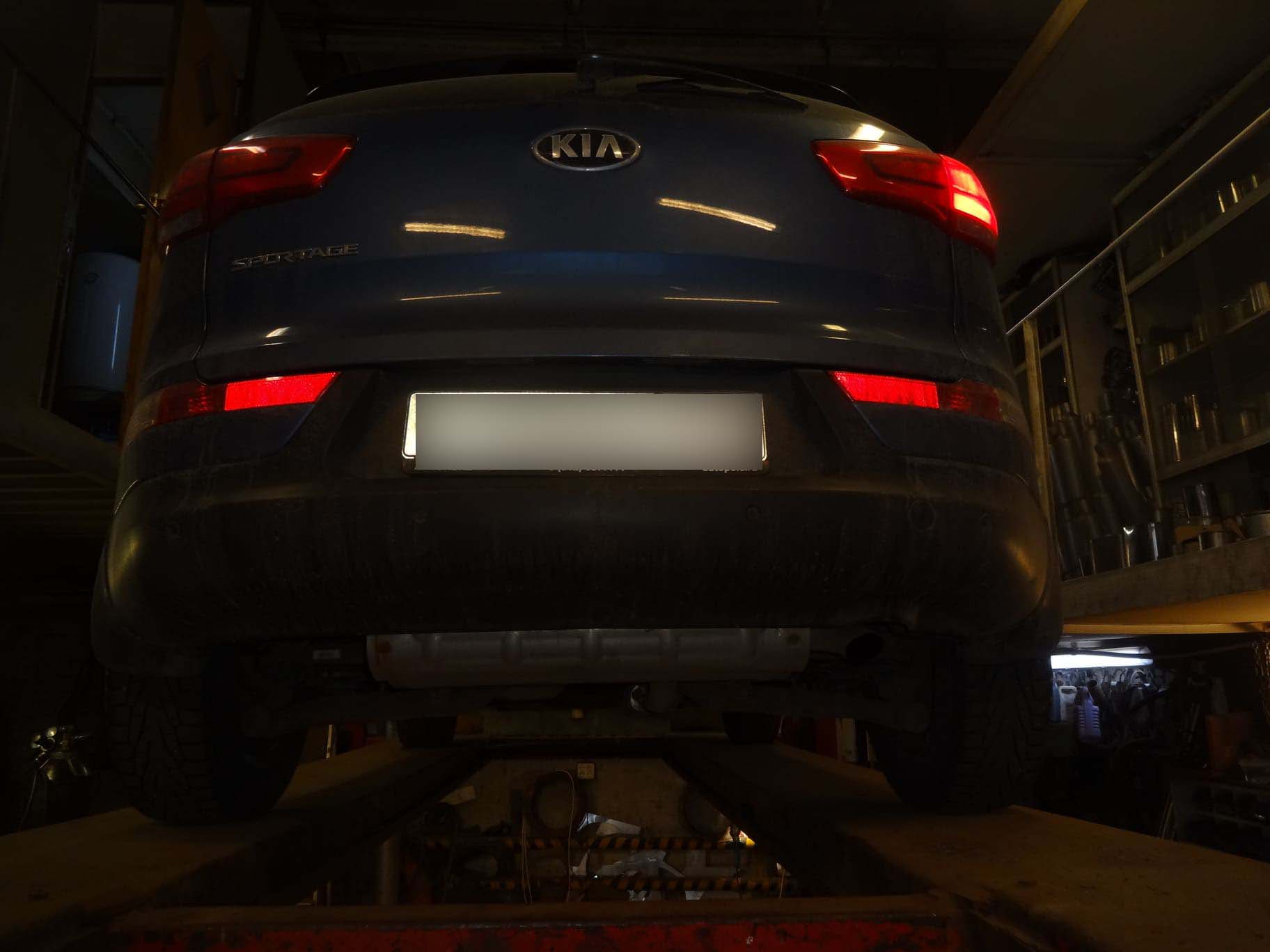

К нам обратился владелец KIA Sportage (поколение "Трио") с жалобой на посторонние шумы от глушителя на холостых оборотах.

По словам клиента, звук был не похож на типичное прогорание — скорее, напоминал смятие жестяной банки: глухой, с металлическим резонансом. Визуально глушитель выглядел целым, следов прогара не наблюдалось. Тем не менее, по опыту — такие симптомы указывают на внутренние разрушения конструкции.

Первичная диагностика — подозрение на резонанс в банке глушителя.

Диагностика

Во время диагностики мы определили, что источник звука — верхняя часть глушителя. Возникающий резонанс ощущался при малой нагрузке и холостых оборотах. Было принято решение демонтировать глушитель для точного анализа.

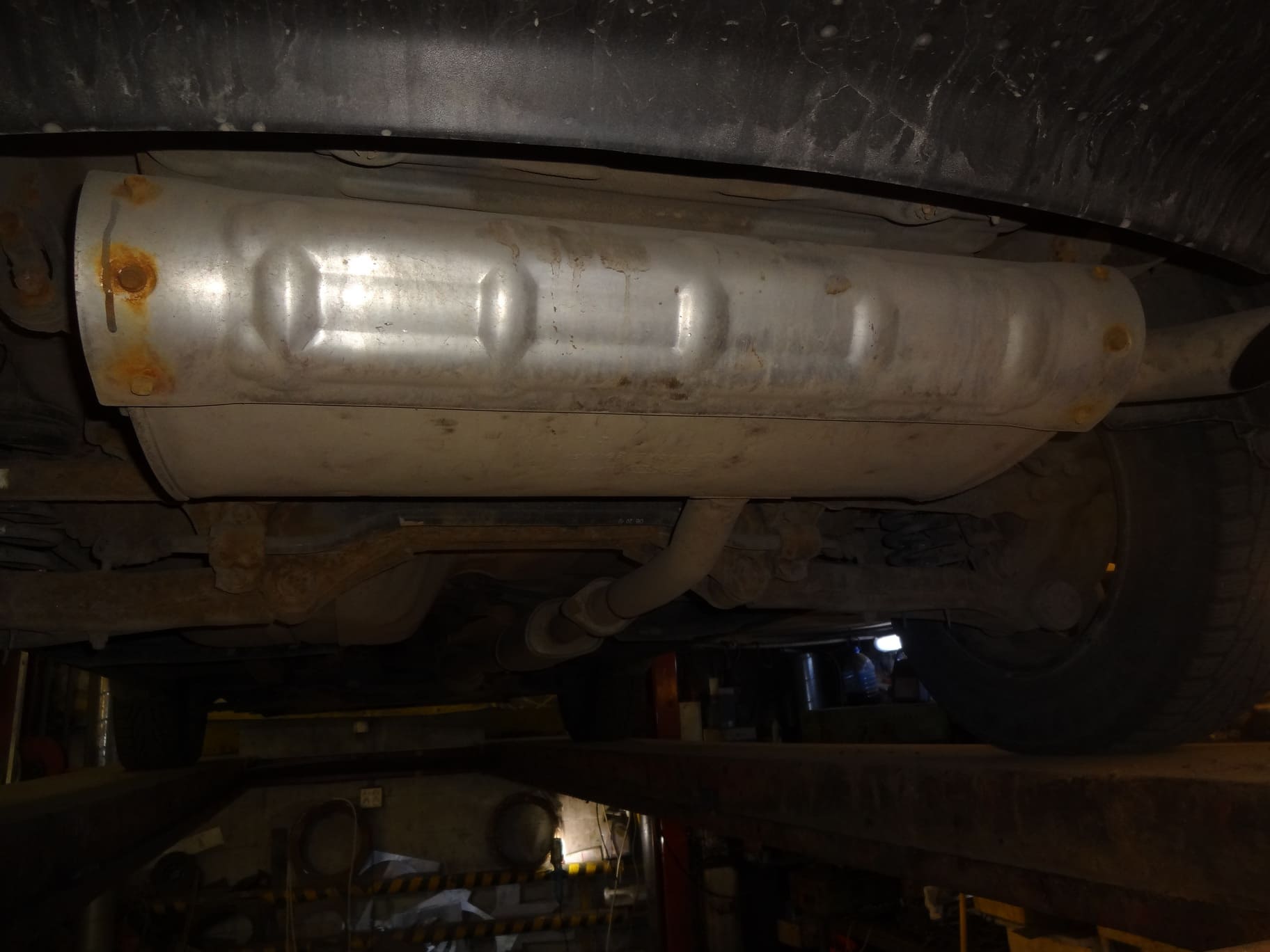

Внешний вид глушителя до демонтажа:

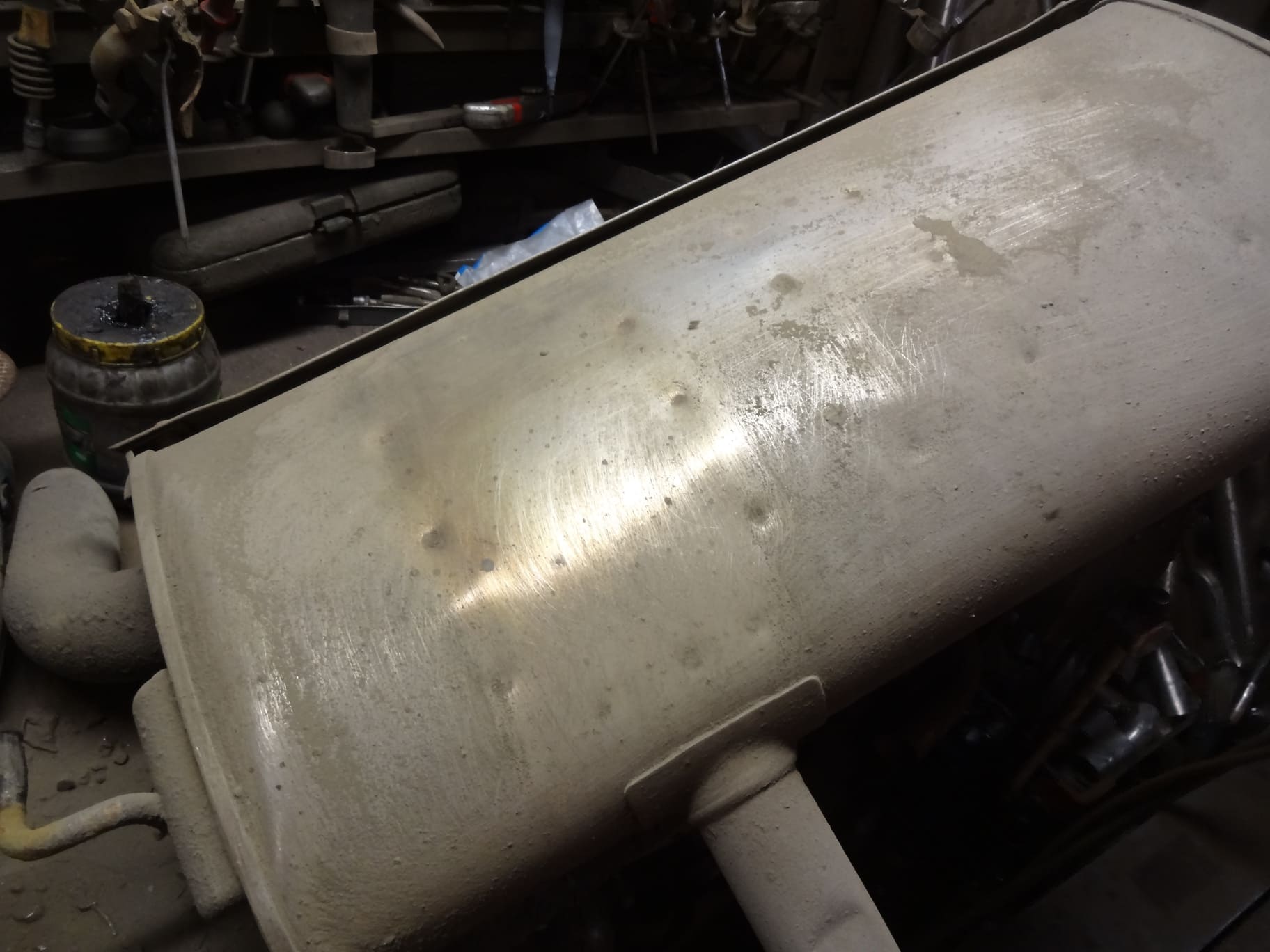

Демонтированный глушитель, вид сверху:

Вскрытие и анализ конструкции

Для локализации источника резонанса было аккуратно вырезано технологическое окно в верхней части глушителя.

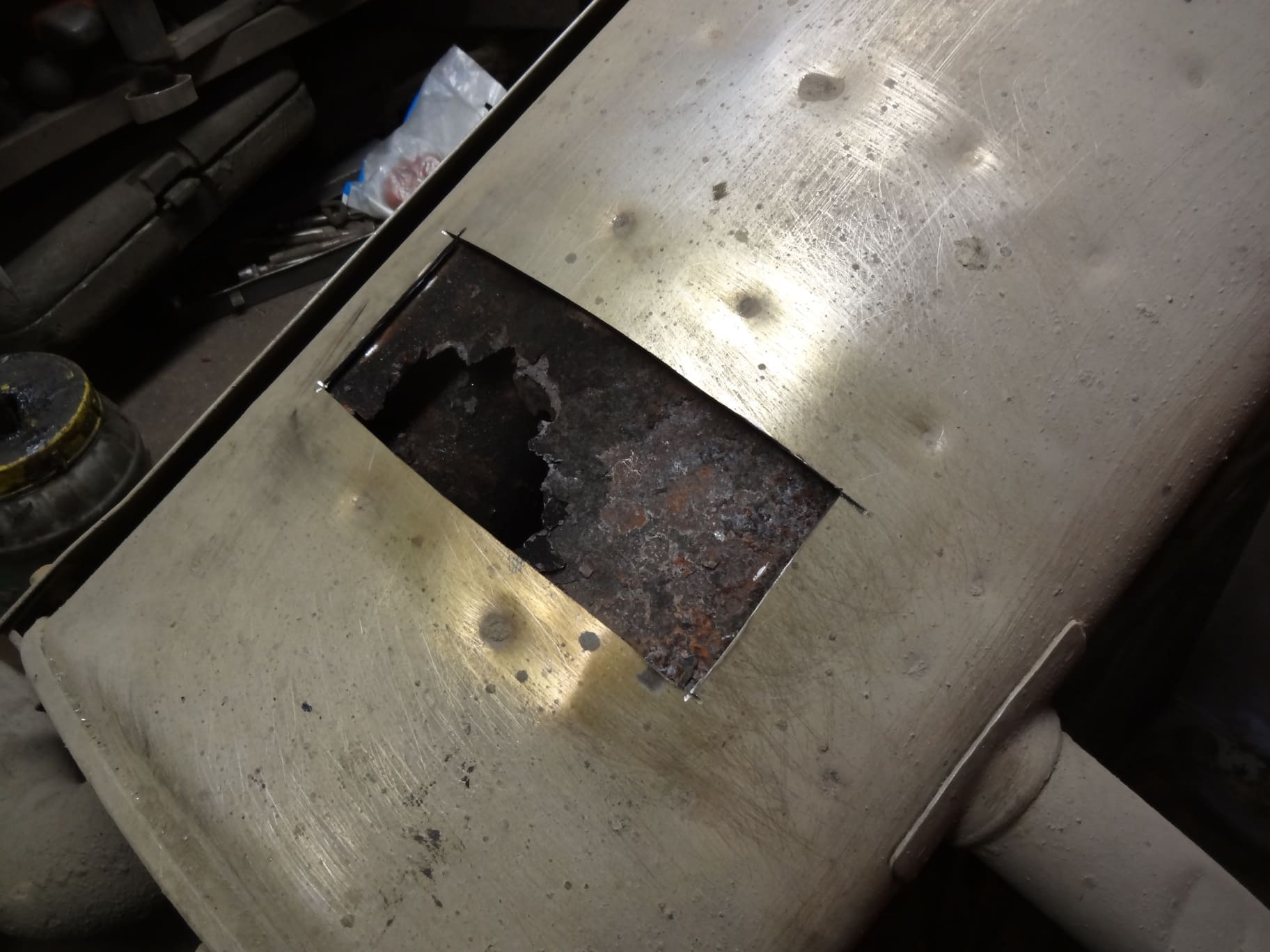

Первичное вскрытие корпуса в зоне резонанса:

Оказалось, что штатная конструкция глушителя выполнена из двухслойного корпуса:

• Внешний слой — легированная коррозионно-стойкая сталь (практически нержавеющая);
• Внутренний слой — обычная чёрная сталь, которая со временем сгнила и разрушилась.

В результате газы оказывали давление непосредственно на внутреннюю оболочку, вызывая её деформацию и неустойчивые колебания (резонанс).

Восстановление конструкции

Этап 1: Устранение основного повреждения

Было принято решение расширить технологическое окно до перегородок, и точечной сваркой соединить:

• Внешний слой;
• Оставшийся фрагмент внутреннего;
• И перегородки внутри банки.

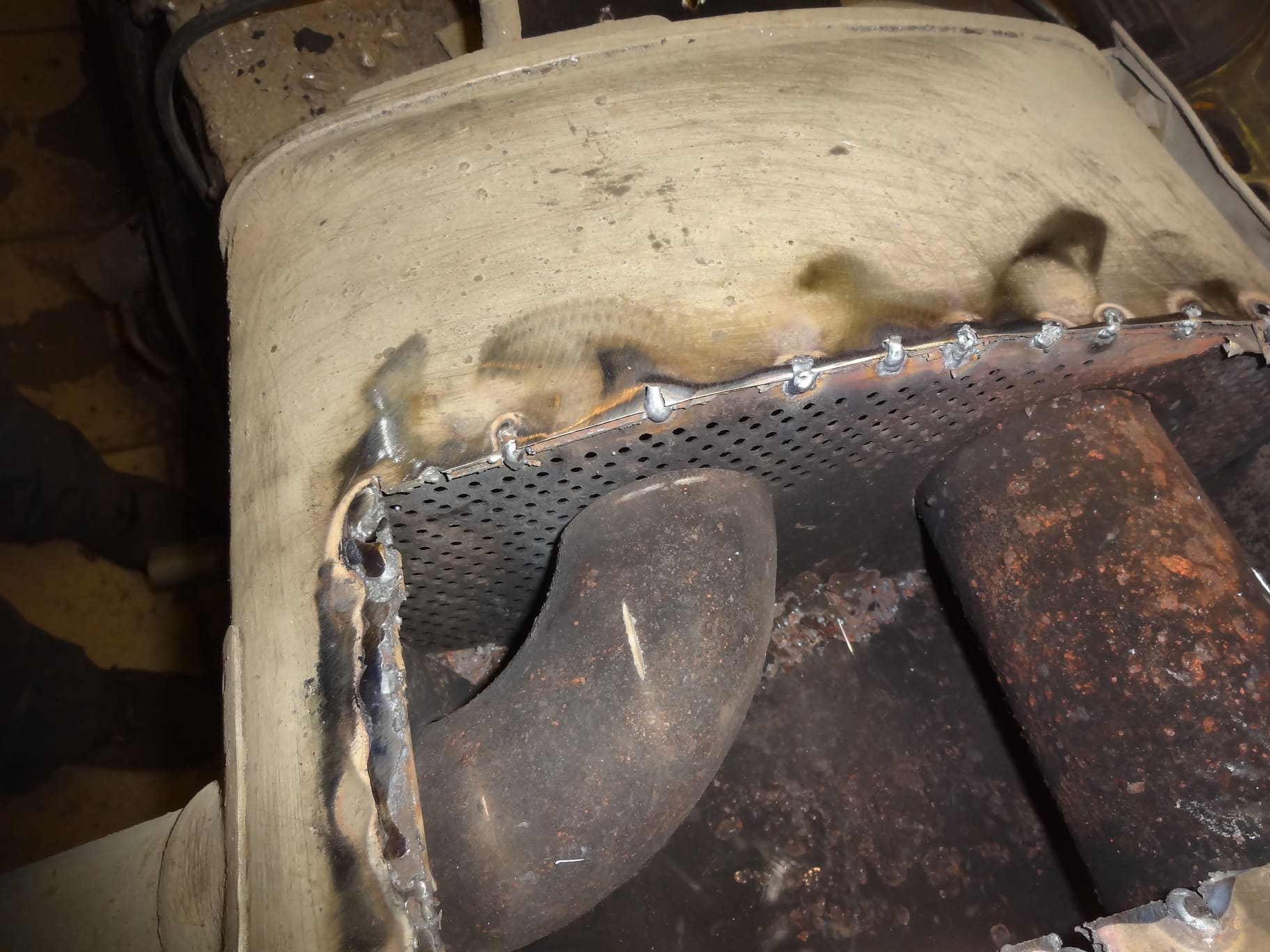

Подготовка к восстановлению — усиление конструкции точечной сваркой:

Далее, для долговечности ремонта, мы использовали лист магнитной нержавеющей стали AISI 430, толщиной 2 мм. Этим листом закрыли вырезанное окно методом аргонодуговой сварки.

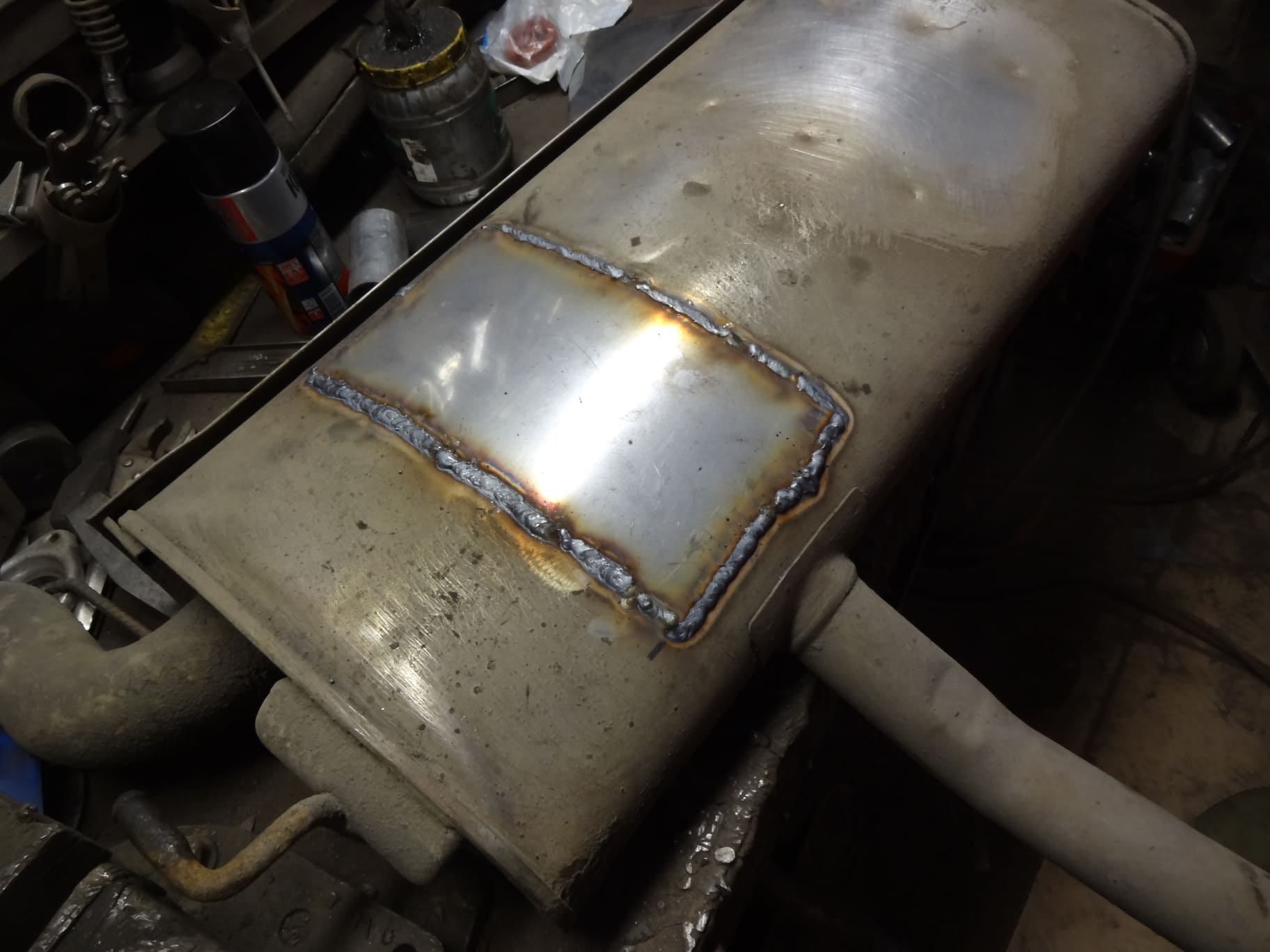

Установка заплатки из нержавейки:

Этап 2: Профилактика повторного резонанса

При дополнительном осмотре был обнаружен ещё один потенциально проблемный участок, в зоне перегородки. Сначала было вырезано небольшое окно для анализа геометрии и состояния внутренних элементов.

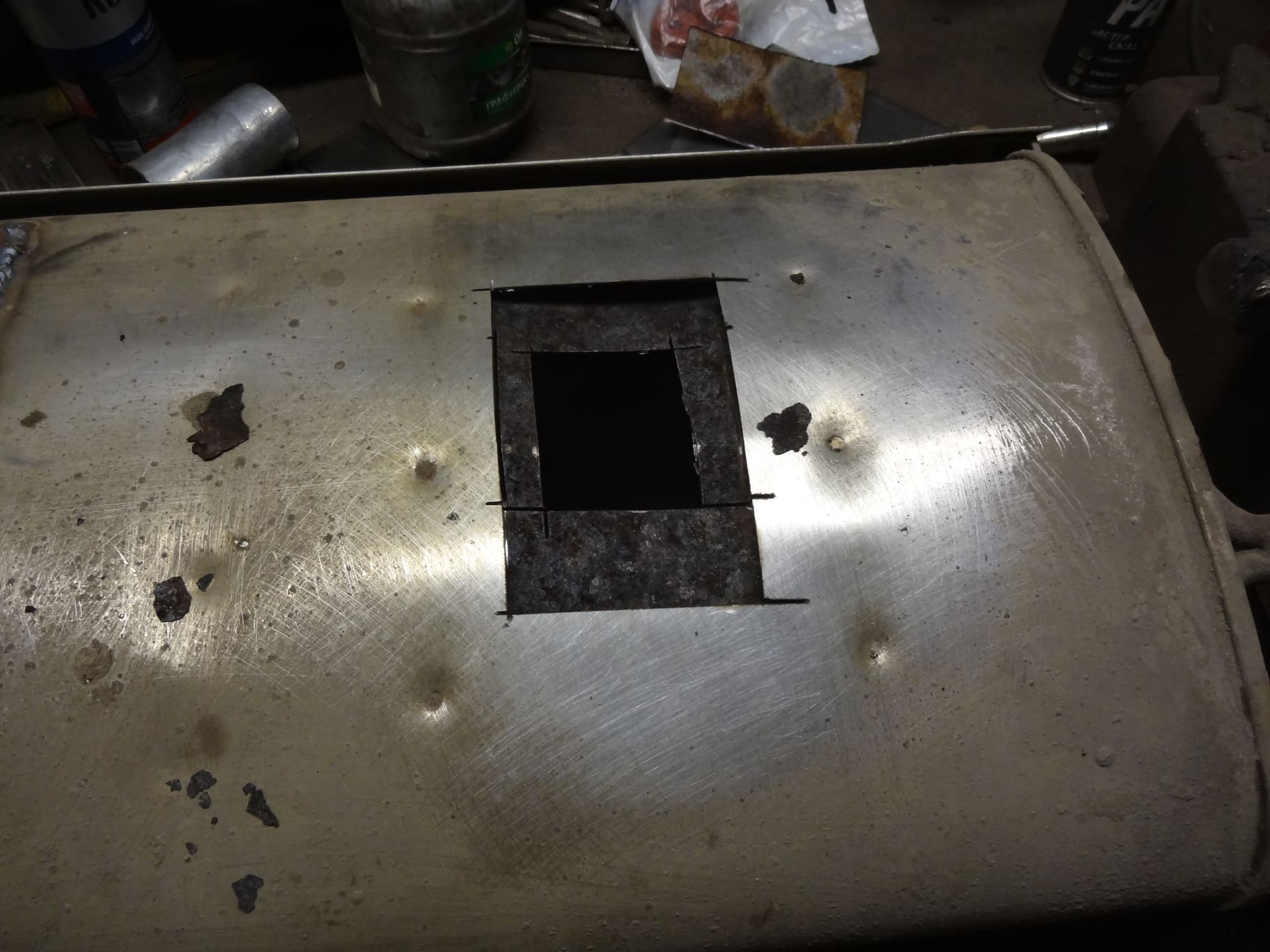

Вскрытие второй зоны возможного резонанса:

После оценки зоны было вырезано второе окно большего размера, и выполнено точечное усиление перегородок и слоёв для предотвращения колебаний и разрушения.

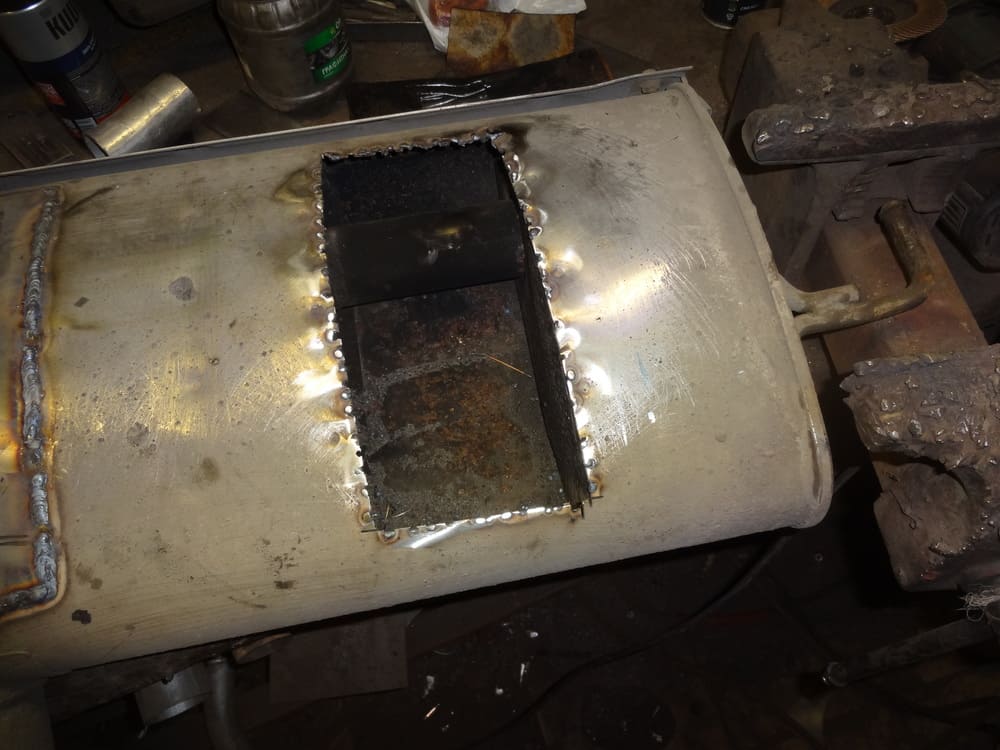

Усиление второй секции глушителя точечной сваркой:

Завершение работ

Обе заплатки были обварены по периметру и покрыты термостойкой краской для защиты от коррозии и выравнивания внешнего вида.

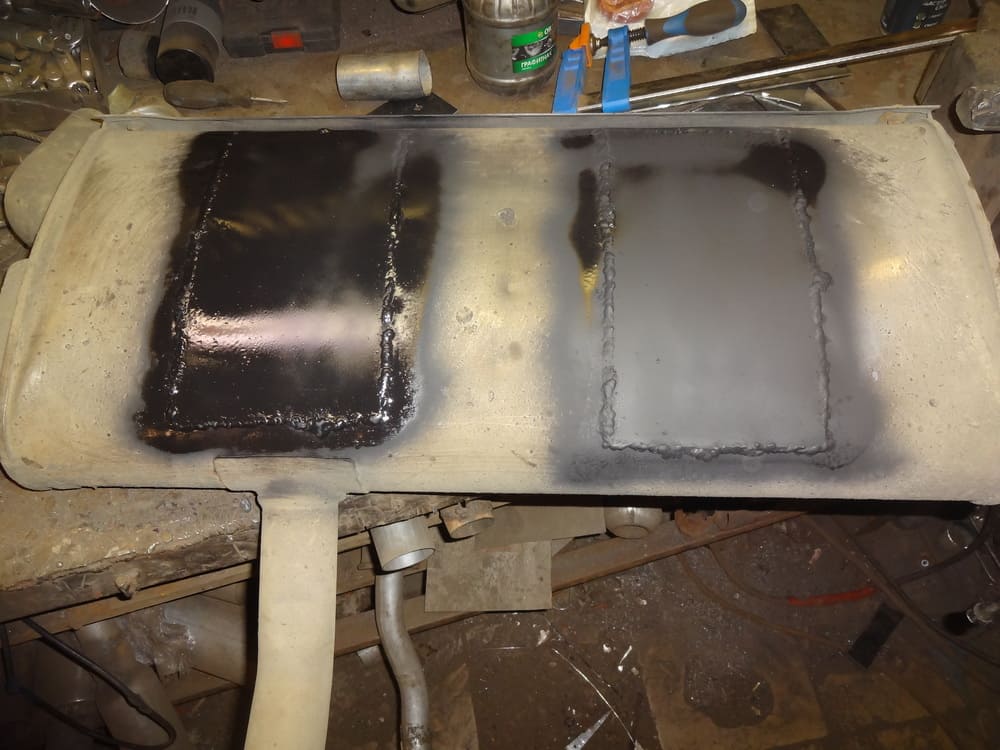

Окрашенные заплатки из нержавейки после сварки:

Результат

• Посторонние звуки устранены полностью;
• Конструкция глушителя усилена и герметична;
• Использованы материалы, устойчивые к термонагрузке и агрессивной среде.
• Вся работа выполнена без необходимости замены глушителя — штатная деталь сохранена.
