Восстановление приемной трубы квадроцикла

18.07.2025

Клиент обратился с поврежденной трубой квадроцикла

В мастерскую обратился владелец квадроцикла с вопросом: возможно ли восстановить приёмную трубу, находящуюся в аварийном состоянии. При визуальном осмотре выяснилось, что труба имела множественные старые трещины, была неоднократно заварена в разных местах и на момент обращения полностью оторвалась от посадочного места. Такое состояние делало дальнейшую эксплуатацию невозможной.

Поскольку геометрия детали важна для правильной установки и герметичности соединения, подход к ремонту должен был быть точным и аккуратным.

Первичный этап ремонта глушителя квадроцикла: предварительная сборка и проверка

На первом этапе мы приняли решение выполнить временные прихватки, чтобы восстановить форму трубы и дать возможность клиенту примерить деталь на квадроцикле. Такой подход позволяет заранее убедиться, что соединения совпадают, и исключить ошибки перед финальной сваркой.

После примерки клиент вернулся в ремзону, подтвердил, что труба подходит по посадке, и мы приступили к основному этапу ремонта.

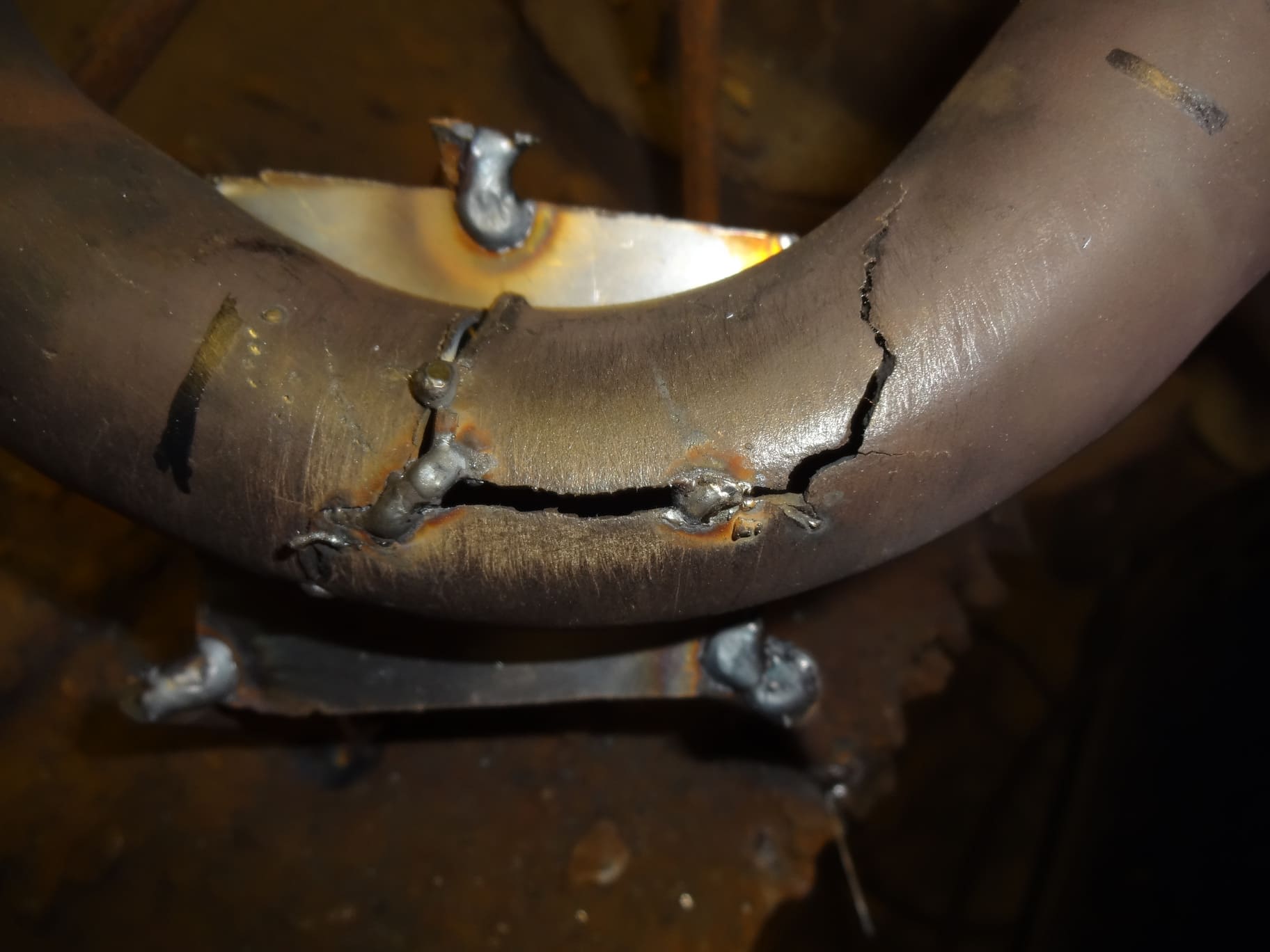

Трещина на приёмной трубе:

Использование кондуктора для сохранения точной геометрии

Чтобы избежать перекосов и сохранить форму приёмной трубы в процессе ремонта, мы изготовили специальный кондуктор. Он выступает в роли направляющей основы и позволяет точно зафиксировать положение трубы во время сварки. Особенно важно это в случаях, когда труба подвергалась многочисленным деформациям и имела нестабильную структуру из-за прошлых ремонтов.

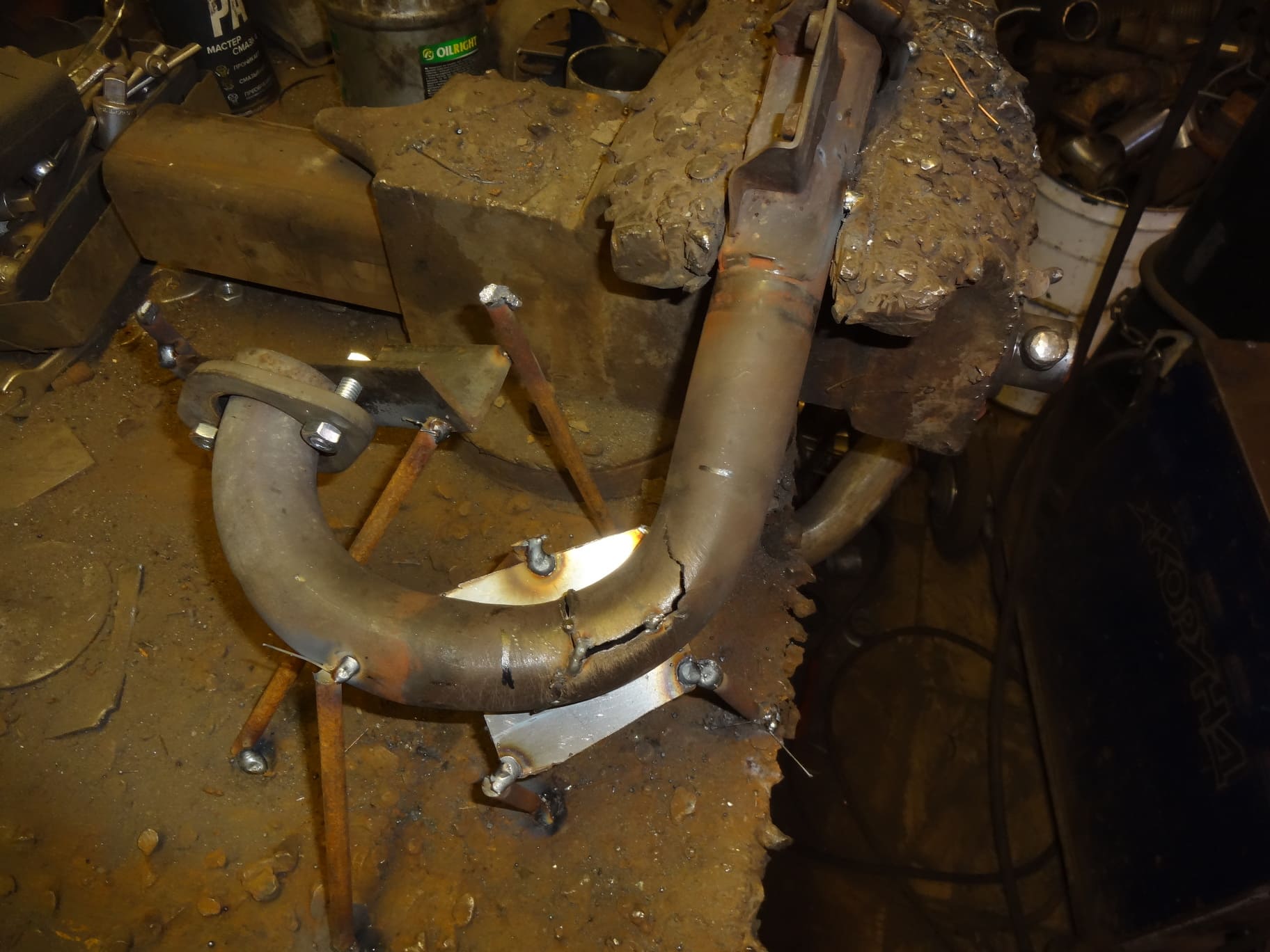

Изготовленный кондуктор для фиксации трубы:

Удаление поврежденного участка трубы

Следующим шагом стало удаление участка трубы, наиболее повреждённого трещинами и следами старой сварки. Мы вырезали дефектный фрагмент болгаркой, максимально сохранив границы здорового металла. Это позволяет обеспечить прочное и долговечное соединение нового элемента с существующей частью трубы.

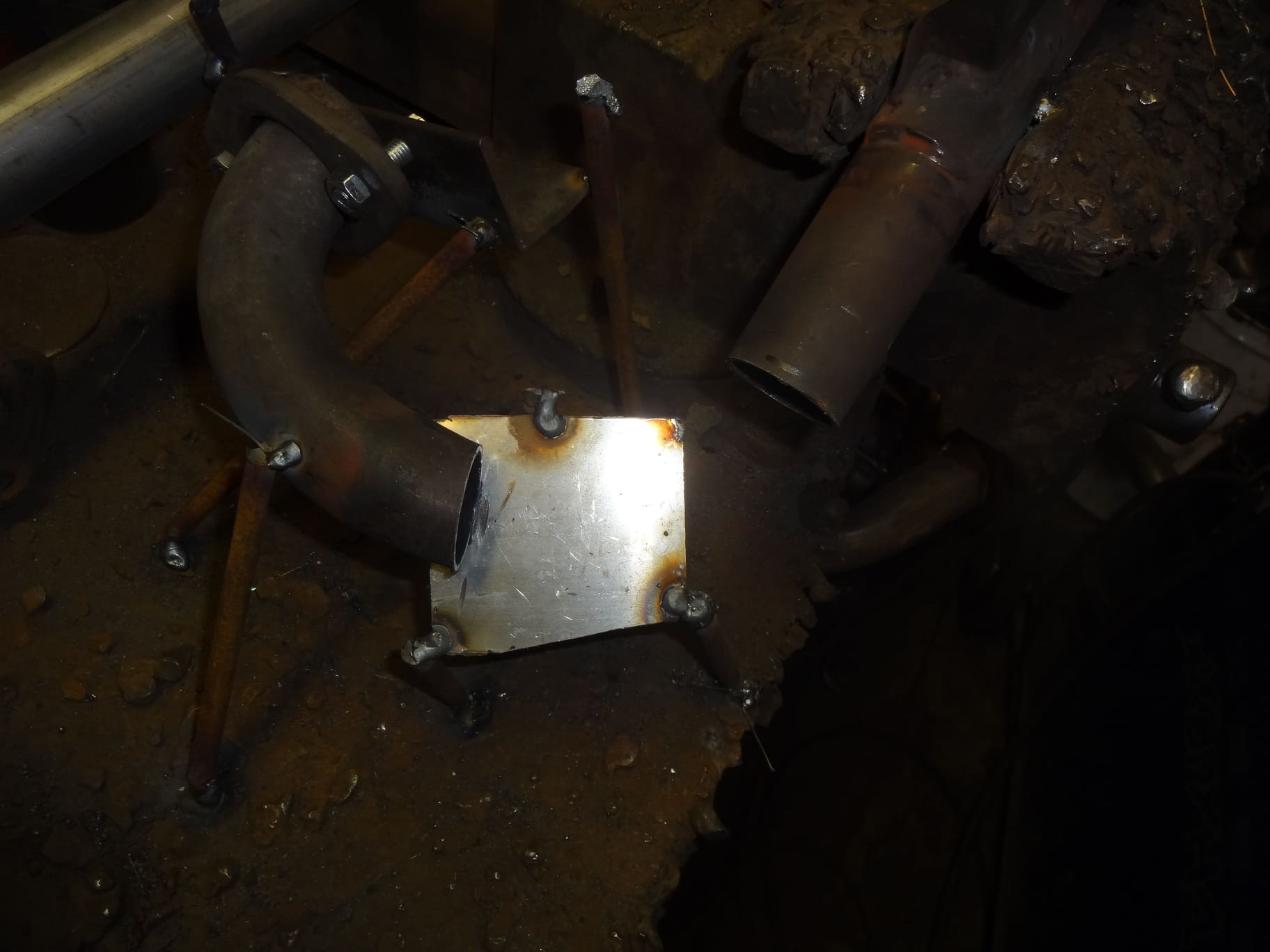

Процесс вырезания поврежденного участка:

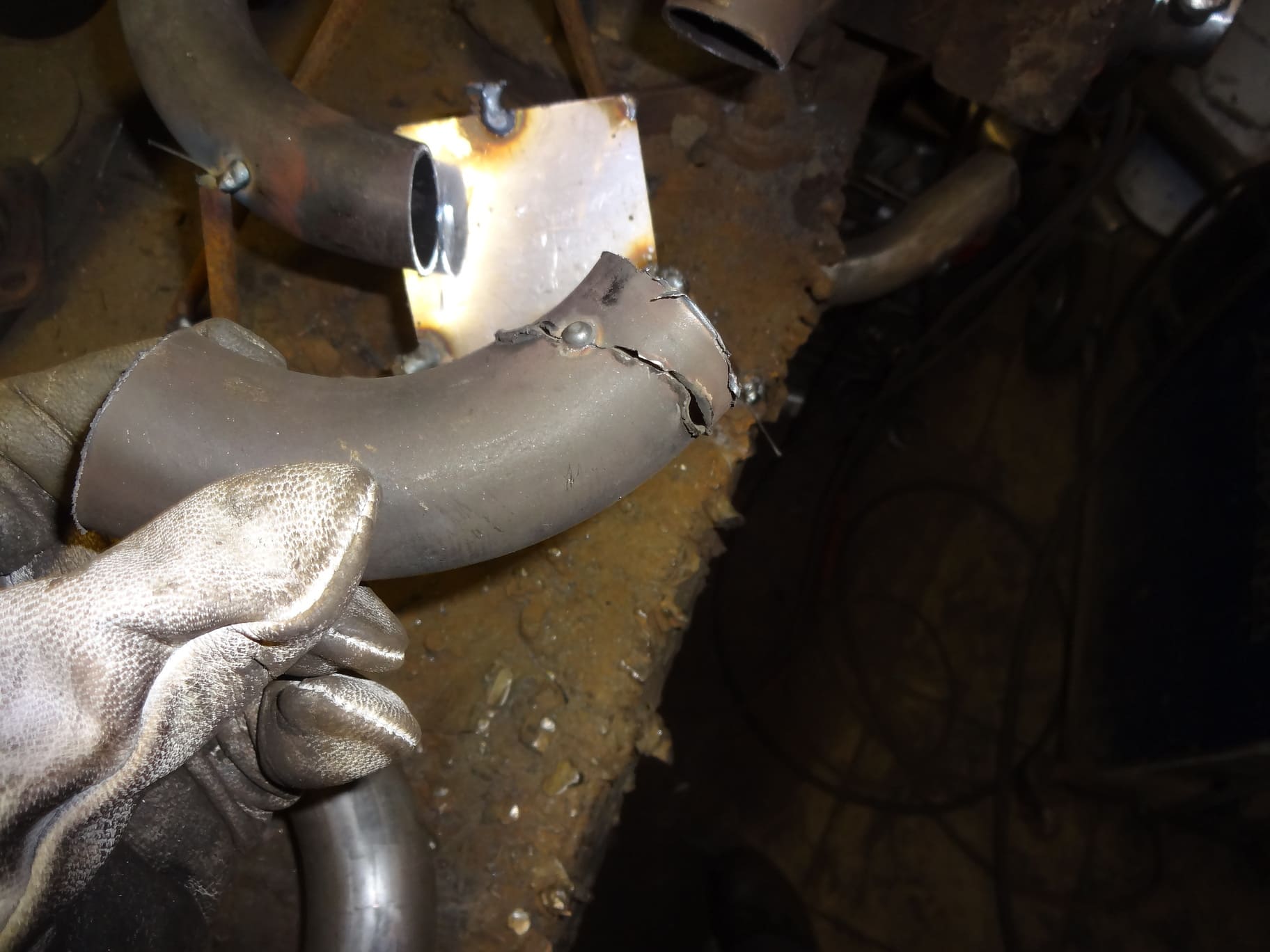

Удалённый элемент с повреждениями:

Подготовка и установка нового участка трубы

После удаления старой части мы изготовили новый отрезок трубы, подходящий по диаметру и геометрии. Заготовка была тщательно обработана, сняты заусенцы, произведена примерка с использованием кондуктора. Новый участок был зафиксирован и обварен по периметру. Такой способ позволяет добиться надёжного герметичного соединения без утечек выхлопных газов.

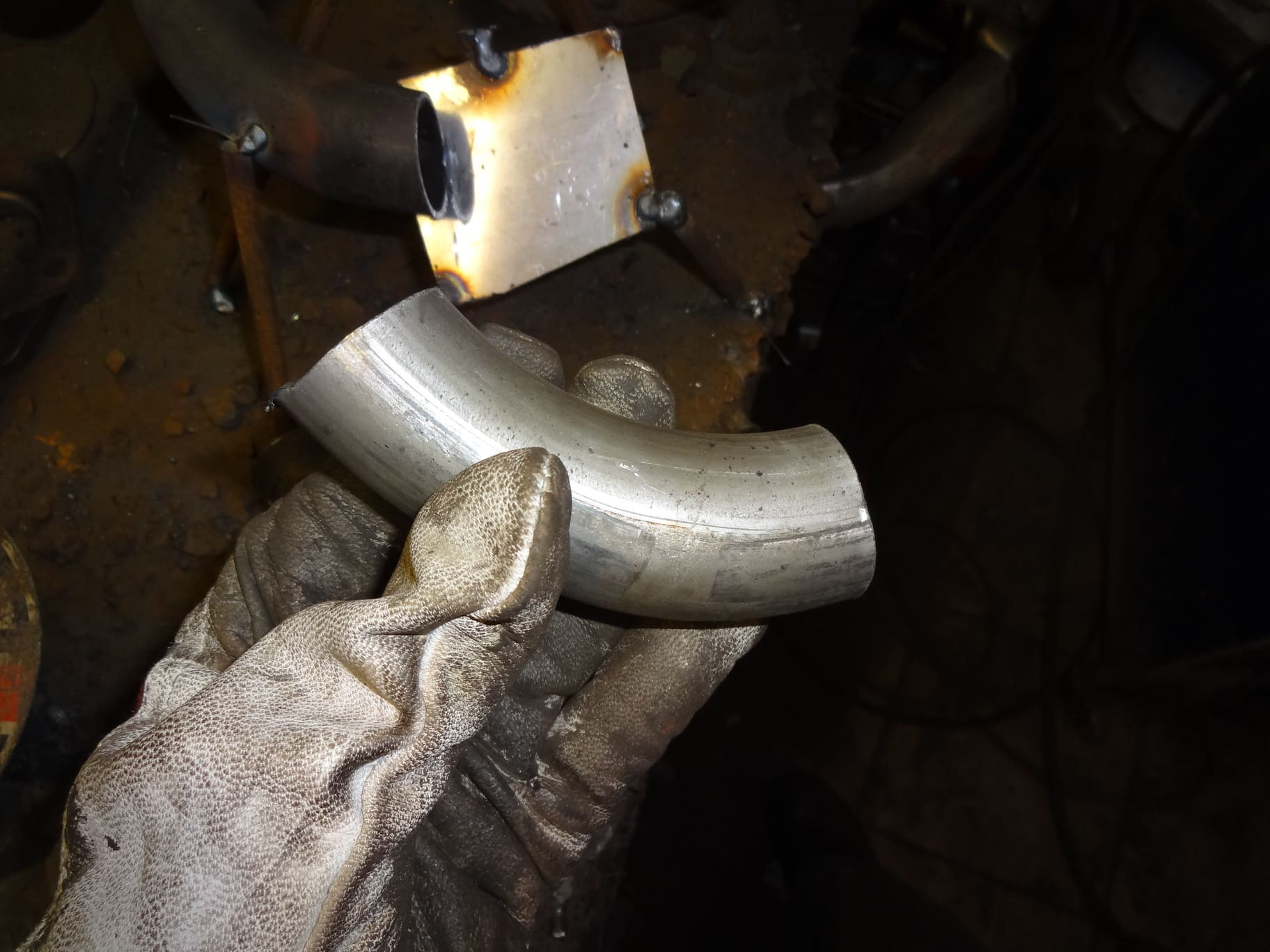

Новая труба для квадроцикла, подготовленная для установки:

Финальная сварка, проверка герметичности и покраска

После сварки была проведена визуальная проверка качества швов. Мы убедились в отсутствии трещин, непроваров и просадок. Затем труба прошла предварительный прогрев и покраску термостойкой чёрной краской, устойчивой к воздействию высоких температур и внешней среды. Это обеспечивает защиту от коррозии и продлевает срок службы детали.

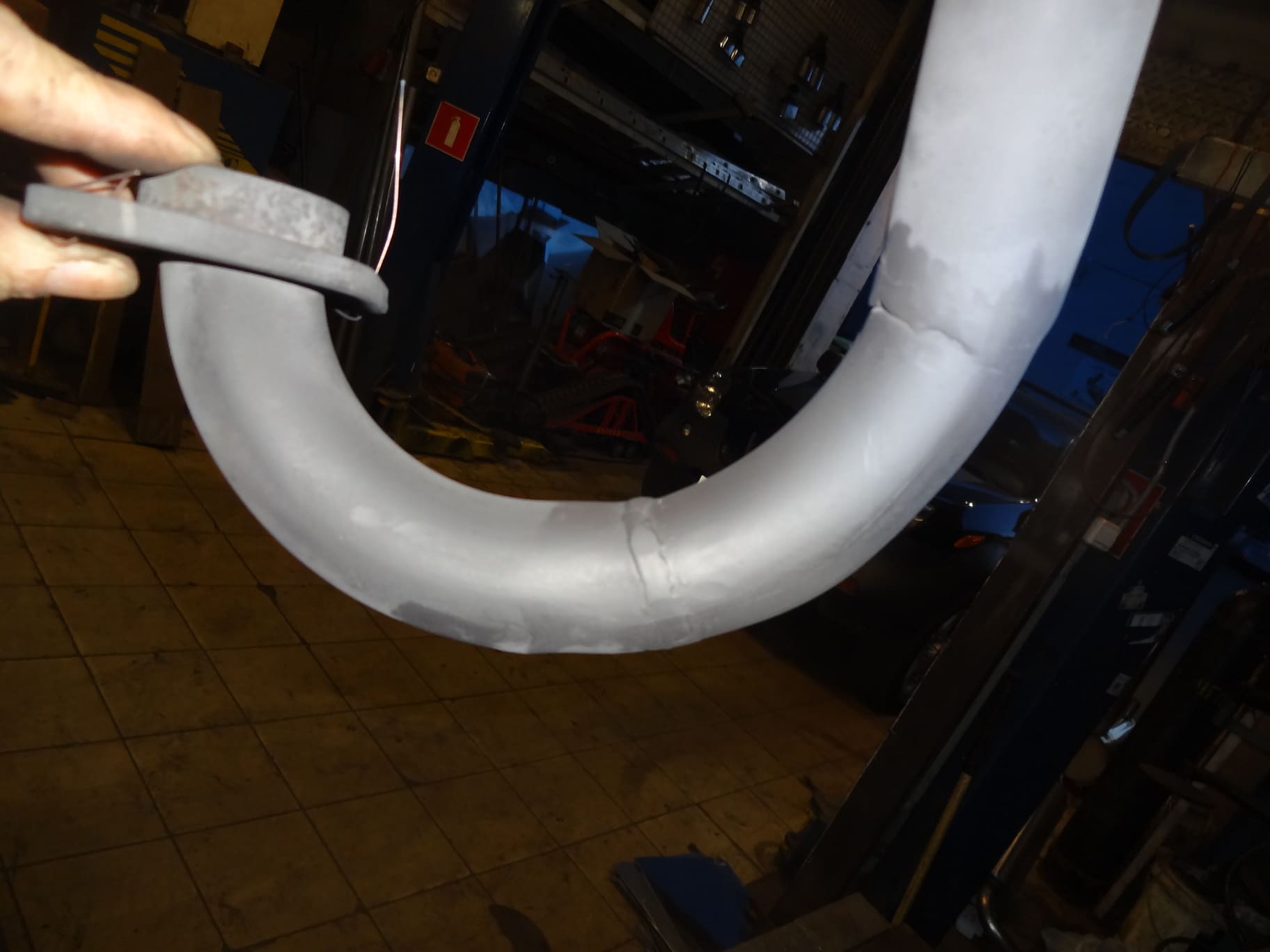

Отреставрированная труба с новой секцией и термокраской:

Дополнительные материалы по процессу ремонта квадроцикла

Видеозапись, сделанная в процессе ремонта, включает этапы примерки, сварки, подгонки и покраски.

Заключение: результат сложного восстановления глушителя квадроцикла

Несмотря на сложное изначальное состояние детали, приёмная труба квадроцикла была полностью восстановлена. Благодаря точному контролю геометрии, качественным сварочным работам и защите поверхности труба снова готова к эксплуатации. Такой подход позволяет сохранить оригинальные элементы техники и избежать затрат на полную замену узла.
