Восстановление геометрии глушителя квадроцикла после аварии

03.04.2021

Задача

Клиент приехал с вопросом сможем ли мы изготовить новую трубу на глушитель для квадроцикла, потому что старая труба была согнута в результате аварии. Из-за деформации трубы глушитель было невозможно установить на место.

Для выполнения подобной работы необходимо выполнить все замеры выхлопной системы, а значит требуется либо привезти в сервис технику, либо работать на основе целого глушителя той же модели. В данном случае у клиента была возможность предоставить целый глушитель от такого же квадроцикла.

На основе привезенного клиентом целого глушителя мы изготовили кондуктор, а затем произвели изготовление выхлопной трубы.

Процесс изготовления новой трубы глушителя квадроцикла

Старый глушитель с местами повреждения:

Погнутая труба квадроцикла

Старый глушитель квадроцикла

Глушитель от такой же модели для образца, чтобы изготовить новый:

Глушитель квадроцикла для образца

Для изготовления кондуктора на точки крепления нового глушителя были изготовлены специальные посадочные места:

Новые посадочные места

Место крепления теплозащитного кожуха, которое мы используем для установки кондуктора:

Место крепления

Штатное крепление глушителя квадроцикла, используемое для изготовления кондуктора:

Штатное крепление

Привариваем кондуктор к плоскости:

Сварочные работы

Изготовили кондуктор посадочного места:

Кондуктор для глушителя квадроцикла

На местах поворотов приварены куски арматуры, которые задают нужное направление будущей трубы:

Направляющие

Ещё одно крепление кондуктора к штатному креплению глушителя:

Крепление кондуктора к глушителю

Вырезали согнутый кусок трубы, установили старый глушитель в кондуктор, согнули новую трубу и установили её на прихватки:

Изготовление новой трубы глушителя

Так выглядит установленный старый глушитель в кондукторе:

Установленный глушитель

Старый глушитель на посадочном месте:

Старый глушитель на посадочном месте

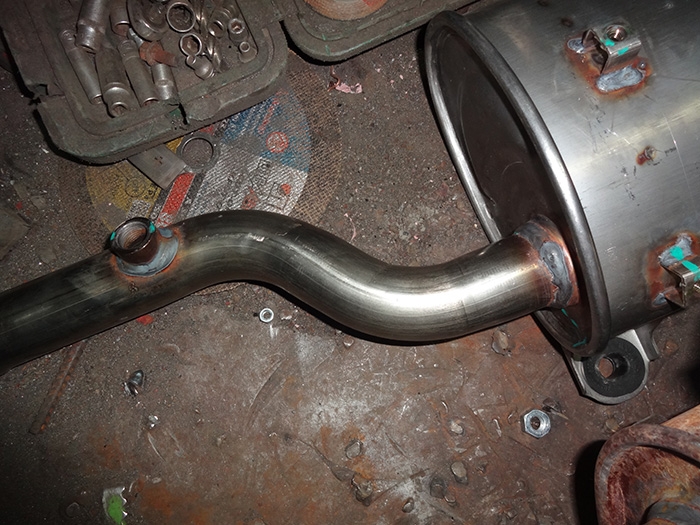

Обварили новую трубу:

Новая труба глушителя квадроцикла

Видео с описанием процесса изготовления будет добавлена у нас на сайте в ближайшее время.
